Projekt 222ss - der Schlepp Stick von CAD*

Hallo ihr lieben Fliegenden,
da ich wegen der angenehmen Flugeigenschaften ja mehrfach auf einen vergrößerten Pappel Stick als F-Schlepper angesprochen wurde,
muss das Projekt 222ss jetzt mal langsam Gestalt annehmen. Für mich selbst will ich den eigentlich gar nicht, aber mir gehen für weitere
Verzögerungen so langsam die Ausreden aus :(

Nun denn, hier erstmal der gesteckte Rahmen und ein paar Eckdaten für den Schlepp Stick von CAD*:
Spannweite 222cm - wer hätte das gedacht :D
Elektroantrieb mit einem 5055/400kv (gemessen 460kv) mit 6s an einer 17x6, Zerknaller mit ca. 30ccm sollte auch gehen.
Das Zielgewicht nahe bei 5kg und der errechnete Standschub von ca. 8,5kg lassen auf zügiges Schleppen hoffen.
Es wird eine Schleppseilwinde mit Magnetkupplung geplant, die das Schleppseil ständig leicht auf Spannung hält.
Auch eine Kupplung für Bannerschlepp und eine Abwurfeinrichtung für Fallschirmspringer soll mal - soll mal - soll mal . . .
Aber soweit sind wir ja noch nicht ;)

Ein bissl gezeichnet habe ich auch schon:



UUpps, nee, das war's ja gar nicht 8( Sollte das Bild hier rein:



Flächen, Querruder, Klappen und Leitwerke sind sogar schon gebaut. Pics davon gibt es morgen im nächsten Beitrag.

Achja - und als Akkus werde ich mal die Sony/Murata VTC6 ausprobieren. Dafür habe ich mir im Land der aufgehenden Elektronik
einen Punktschweisser bestellt, mit dem man die 18650 Zellen dann verpunkten kann. Da diese Zellen aber nur bis 30 Ampchen
belastbar sind und die LS an 6s bei über 8.000U/min mit etwasüber 80A ziemlich hungrig ist, baue ich da einfach soviele Zellen
parallel, bis das mit der C-Rate auch passt. Mit etwas Luft nach oben wird das dann ein 6s4p12.000Mah, Gewicht knapp 1,2kg.

Schaun wir mal...

CU Eddy


*CAD - Comicflyer Aircraft Design
Die meisten Menschen wollen lieber durch Lob ruiniert, statt durch Kritik gerettet werden.

Wer meint, etwas zu sein, hat aufgehört, etwas zu werden.

Dieser Beitrag wurde bereits 2 mal editiert, zuletzt von »Klaus(i)« (25. November 2020, 13:27)


Jan Herzog

RCLine User

Wohnort: Reinheim

Beruf: Dipl.Grafiker

  • Nachricht senden

2

Dienstag, 24. November 2020, 14:47

Vorschlag: Mach doch runde 222cm Spannweite mit DLE-222ccm Motor :D
Der Einfall kam mir als ich 222 gelesen hatte. . . . :w
:D Beste Grüße : Jan ! :D

Meine HP : Janoschs Hangar :ok:
Club Page : Peters Flying Club :ok:
Bau und Reperaturservice : Flugakademie Reinheim :ok:


comicflyer

RCLine User

  • »comicflyer« ist der Autor dieses Themas

Wohnort: Hilgenroth

Beruf: Schriftsetzer & Deutschliebhaber

  • Nachricht senden

3

Dienstag, 24. November 2020, 16:55

Hi Jan,
ja hat doch 222cm Spannweite. Der Akku hat sowieso hinterher mehr als 222ccm - Sche... auf DLE. Dat macht nur Krach.
Kollege hat mir so einen XYZ 26ccm auf's Auge gedrückt. Will ich nicht, kriegt er wieder. Da kostet ein anständiger Dämpfer
fast soviel wie ein Akku. Steller sind grad preiswert. Habe einen VGood 32bit 2-8S/120A mit 8A SBEC für 37,- geordert.

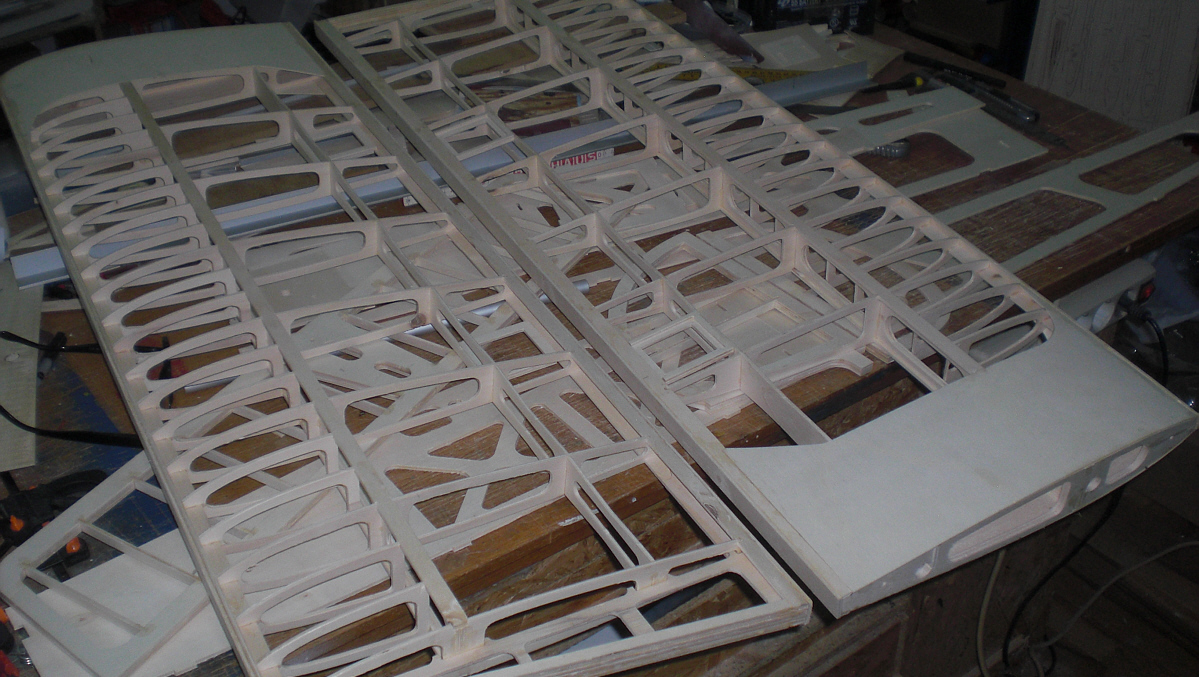

Mal die 222-Flächen im Rohbau gegen Pappel Stick Flächen. Noch ohne Randbögen und Beplankung:



Der Abstand der 222-Flächen ist die Rumpfbreite. Da geht die Steckung durch den Rumpf, beim Pappel Stick sitzen die Flächen aneinander
und werden auf den Rumpf geschaubt.

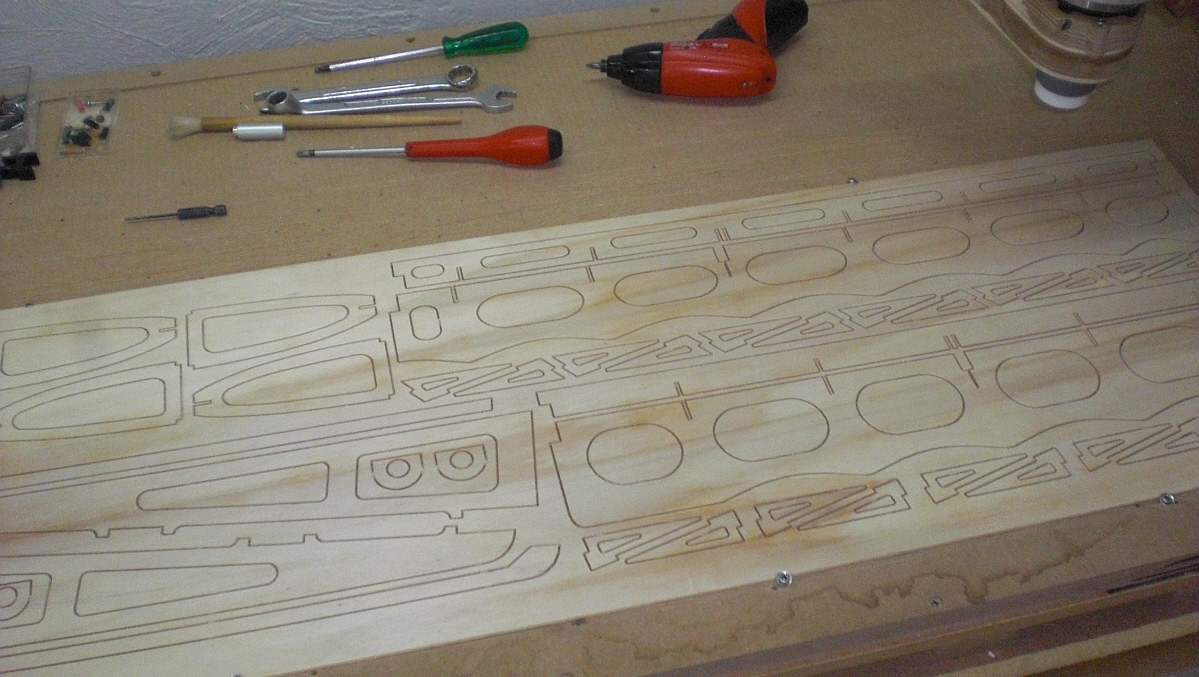

Frisch gefräste Flächen- und Querruderteile:

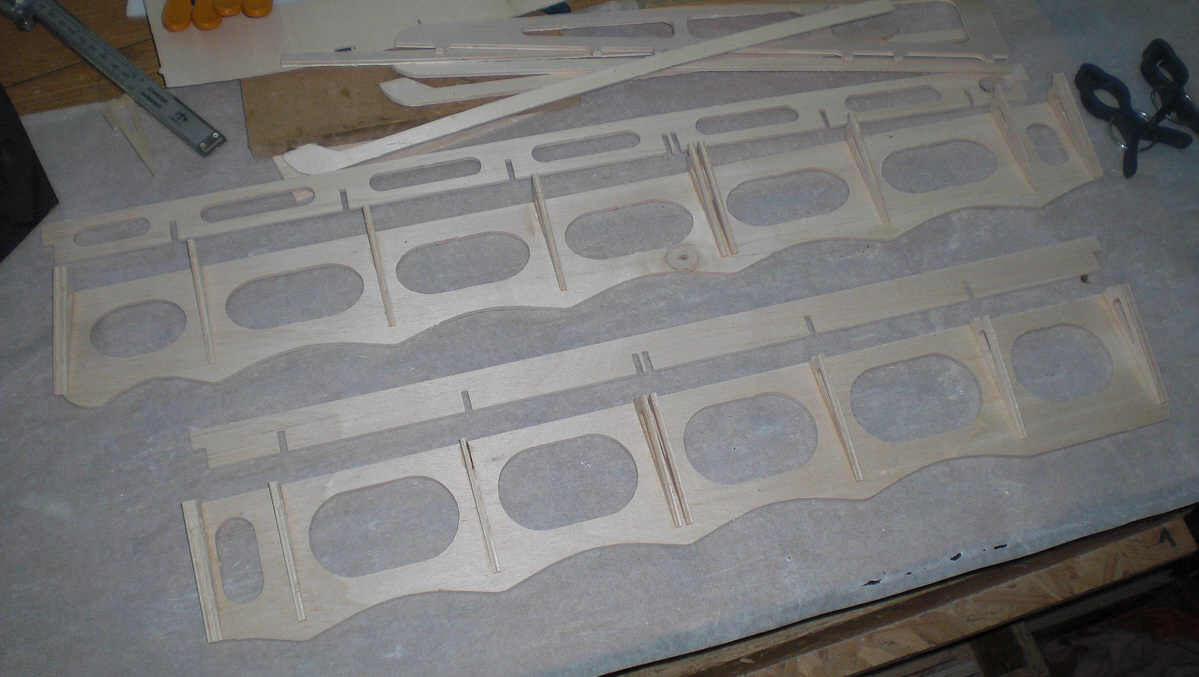

Querruder und Landeklappen im Bau:



Bitte bleiben Sie dran und zappen Sie nicht rum... ;)

CU Eddy
Die meisten Menschen wollen lieber durch Lob ruiniert, statt durch Kritik gerettet werden.

Wer meint, etwas zu sein, hat aufgehört, etwas zu werden.

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »comicflyer« (25. November 2020, 13:08)


Hilmar

RCLine User

Wohnort: NRW-48149 Münster

Beruf: Designmodellbauer / Fachredakteur Bauplanmodelle bei FlugModell

  • Nachricht senden

4

Dienstag, 24. November 2020, 22:12

Eddy,

ich sehe keine Bilder. Oder bin ich der Einzige? So wie bei den Echsenmenschen, die ich irgendwie auch nicht erkenne...?
???

Herzlichst
Hilmar.
Bauplanbibliothek online: www.lange-flugzeit.de
Flugvideos, Bautipps und mehr: Youtube-Kanal

5

Dienstag, 24. November 2020, 22:28

Hilmar, das ist ein Zertifikatproblem (wird das von Eddy's zweiter Domain benutzt).

Quellcode

1
https://www.comicflyer.de/forenbilder/rcl/222ss/ps-ss-flaechen-01.jpg

Zitat

Dieser Server konnte nicht beweisen, dass er www.comicflyer.de ist. Sein Sicherheitszertifikat stammt von www.unisolder.de. Mögliche Gründe sind eine fehlerhafte Konfiguration oder ein Angreifer, der Ihre Verbindung abfängt.

Weiter zu www.comicflyer.de (unsicher)


Dein Browser schützt Dich davor, auf eine "unsichere" Seite geleitet zu werden.

comicflyer

RCLine User

  • »comicflyer« ist der Autor dieses Themas

Wohnort: Hilgenroth

Beruf: Schriftsetzer & Deutschliebhaber

  • Nachricht senden

6

Dienstag, 24. November 2020, 22:45

Eigentlich zeigen beide TLD ("unisolder" und "comicflyer") auf dasselbe Hauptverzeichnis mit Zertifikat (https).
Ich hatte bis vor Kurzem 2 getrennte Pakete und hatte dann von www.comicflyer.de umgeleitet in ein
Unterverzeichnis auf unisolder. Habe ich geändert, weil unisolder jetzt unwichtiger ist.
Nur für die "comicflyer"-Inhalte zeige ich noch in das Unterverzeichnis. Für die Forenbilder nicht.

Deswegen sollte das hier

Quellcode

1
https://www.comicflyer.de/forenbilder/rcl/222ss/ps-ss-flaechen-01.jpg
schon funktionieren?

Keine Ahnung. Hat jemand 'nenTipp wie (wahrscheinlich nicht nur) Hilmar die Bilder sieht?

CU Eddy
Die meisten Menschen wollen lieber durch Lob ruiniert, statt durch Kritik gerettet werden.

Wer meint, etwas zu sein, hat aufgehört, etwas zu werden.

Jan Herzog

RCLine User

Wohnort: Reinheim

Beruf: Dipl.Grafiker

  • Nachricht senden

7

Dienstag, 24. November 2020, 23:15

Ich auch nix Bilder :(
:D Beste Grüße : Jan ! :D

Meine HP : Janoschs Hangar :ok:
Club Page : Peters Flying Club :ok:
Bau und Reperaturservice : Flugakademie Reinheim :ok:


8

Mittwoch, 25. November 2020, 10:00

nun ja, wenn man den Link im code - Feld kopiert und klickt, kommt die Browsermeldung. Ganz unten ein Link mit "unsicher weiter" und dann scheint sich der Chrome-Browser zu merken, dass dies soweit passt.
Seither sind die Bilder sichtbar.

9

Mittwoch, 25. November 2020, 10:09

Hmmm, ich wurde da auf Amazon umgelinkt.... das wars wohl noch nicht.
Mit zunehmendem Alter werden wir alle auch ein wenig klüger. :) Oh Gott! Wie alt muss ich denn dann noch werden? 8( Gruß Dieter

10

Mittwoch, 25. November 2020, 12:19

nochmals für Chrome und IE

auch der IE scheint er sich die Einstellungen für das Zertifikat zu merken.
»e-beaver« hat folgende Bilder angehängt:
  • chrome_unsicher.png
  • unsicher_weiter.png
  • nicht_sicher.png
  • weitere_inf.png

Klaus(i)

RCLine User

Wohnort: Achim b. Bremen

Beruf: Mensch

  • Nachricht senden

11

Mittwoch, 25. November 2020, 13:06

Mit der URL kann man das Bild auch sehen.

Quellcode

1
https://unisolder.de/forenbilder/rcl/222ss/ps-ss-flaechen-01.jpg


z.B.


Gruß, Klaus
-

comicflyer

RCLine User

  • »comicflyer« ist der Autor dieses Themas

Wohnort: Hilgenroth

Beruf: Schriftsetzer & Deutschliebhaber

  • Nachricht senden

12

Mittwoch, 25. November 2020, 13:18

Danke Klaus,
sowas habe ich mir grad gedacht und habe im letzten erreichbaren Beitrag das "comicflyer" gegen ein "unisolder" getauscht.
Evtl. geht es jetzt auch bei Hilmar?

Ich bin drauf gekommen, weil unser Elektro-Biber gepostet hatte:

Zitat

Dieser Server konnte nicht beweisen, dass er www.comicflyer.de ist. Sein Sicherheitszertifikat stammt von www.unisolder.de.
Danke für den Denkanstoß!!
Das Zertifikat stammte von Ende Juli. Den Domainnamen "comicflyer" habe ich dem Paket im Oktober zugeordnet.
Vermutlich ist ein Zertifikat immer nur für die zur Zeit der Erstellung zugeordneten Domains gültig? Nix Ahnung - nur Vermutung...

@Dieter
Das mit Amazon liegt aber keinesfalls an meiner Seite! Mit Amazon habe ich rein gar nichts zu tun!
Das wird eine eigenmächtige Umlenkung Deines Browsers sein: "comicflyer" gefällt mir nicht, ich nehme dafür dann "Amazon".

@Klaus
Falls das mit den Pics jetzt allgemein funzt: ich komme an den ersten Beitrag nicht mehr dran.
Würdest Du die Freundlichkeit besitzen und in den Bilderlinks das "comicflyer" gegen ein "unisolder" tauschen? Das wäre lieb...

Ich muss unbedingt den Webspace aufräumen...

CU Eddy
Die meisten Menschen wollen lieber durch Lob ruiniert, statt durch Kritik gerettet werden.

Wer meint, etwas zu sein, hat aufgehört, etwas zu werden.

Hilmar

RCLine User

Wohnort: NRW-48149 Münster

Beruf: Designmodellbauer / Fachredakteur Bauplanmodelle bei FlugModell

  • Nachricht senden

13

Mittwoch, 25. November 2020, 17:42

Evtl. geht es jetzt auch bei Hilmar?



Ja, und sogar in Farbe!
Auch rückwirkend aus Post Nr. 3, das hat also geklappt.
:ok:


Herzlichst
Hilmar.
Bauplanbibliothek online: www.lange-flugzeit.de
Flugvideos, Bautipps und mehr: Youtube-Kanal

14

Mittwoch, 25. November 2020, 20:38

Klaus? Eddy? :ok: Danke :)
Mit zunehmendem Alter werden wir alle auch ein wenig klüger. :) Oh Gott! Wie alt muss ich denn dann noch werden? 8( Gruß Dieter

comicflyer

RCLine User

  • »comicflyer« ist der Autor dieses Themas

Wohnort: Hilgenroth

Beruf: Schriftsetzer & Deutschliebhaber

  • Nachricht senden

15

Donnerstag, 26. November 2020, 20:00

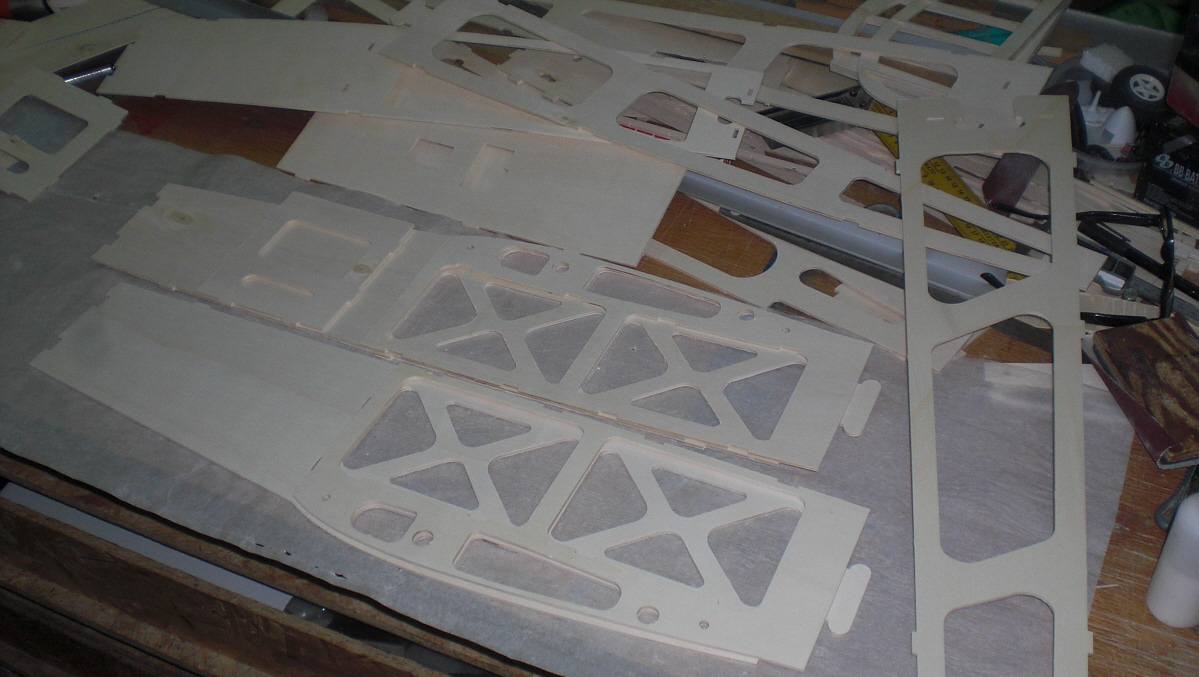

Bei den Flächen sind die Beplankungen, die Servoschächte und die Randbögen ein- und aufgeklebt...




Die meisten Rumpfteile sind heute auch aus der Ftäse gefallen...



Ein paar kleine Unpässlichkeiten sind auch schon aufgefallen, die es noch zu korrigieren gilt.

CU Eddy
Die meisten Menschen wollen lieber durch Lob ruiniert, statt durch Kritik gerettet werden.

Wer meint, etwas zu sein, hat aufgehört, etwas zu werden.

PatrickK

RCLine User

Wohnort: 87764 Legau/Allgäu

  • Nachricht senden

16

Samstag, 28. November 2020, 10:56


Bitte bleiben Sie dran und zappen Sie nicht rum... ;)

OK ;-)

servus,
Patrick, gespannt

comicflyer

RCLine User

  • »comicflyer« ist der Autor dieses Themas

Wohnort: Hilgenroth

Beruf: Schriftsetzer & Deutschliebhaber

  • Nachricht senden

17

Samstag, 28. November 2020, 19:41

Heute war vorbereitend schon mal die Beleuchtung dran, weil da überall die entsprechenden Einbauplätzchen vorbereitet werden sollten.
Ursprünglich sollte für die Beleuchtung ein Arduino herhalten. Da der an den Pins aber die Leistung für 10W LEDs nicht breitstellen kann,
wären da Transistoren nötig gewesen, zB Darlington TIP122. Sowas verpflanzt man natürlich dann auf eine schöne Platine. Insgesamt doch
ein kleiner Aufwand.
Nach der Anleitung von https://www.der-frickler.net/modellbau/avr/esclight geht das wesentlich einfacher.
Ein 6A-Steller von HK ist nicht mehr als 1/4 an Baugröße und an jedem der 3 Ausgäng emit >60W belastbar. Das ist mal 'ne Nummer.

Also den alten Voodoo-Nadel-Flasher für die SimonK-Geschichte vorgekramt und einen vorbereiteten 6A-HK-Steller auf's Schafott:



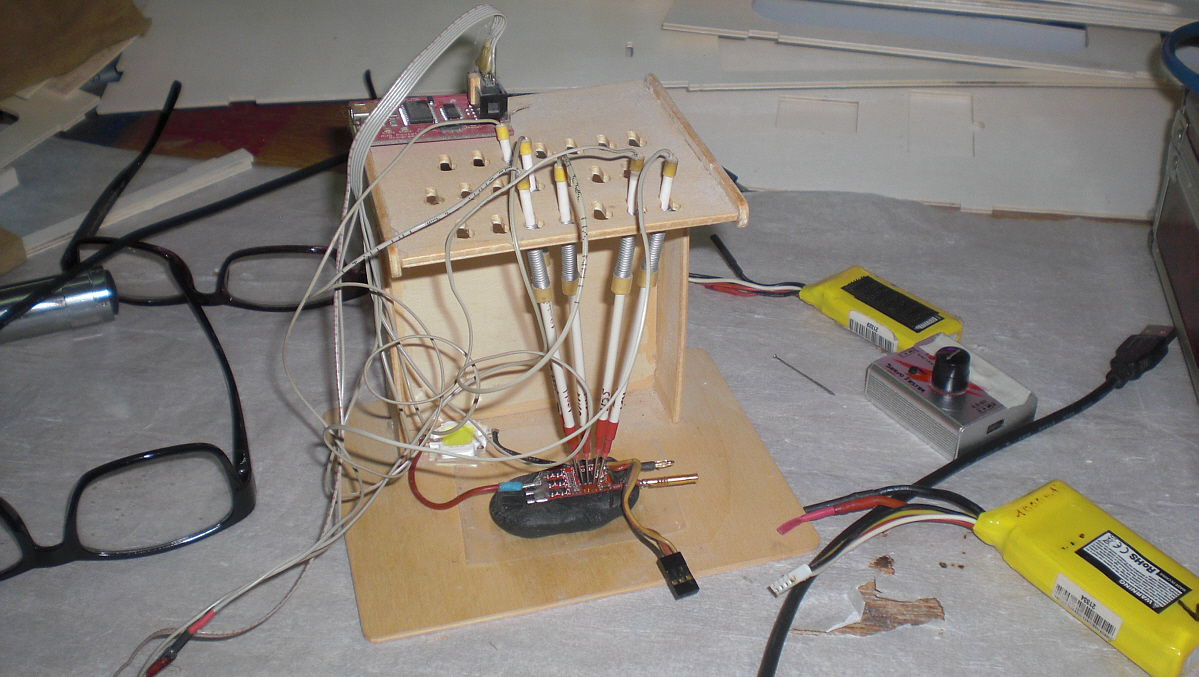

Mit dem richtigen ACL-hex-File bespielt hat man dei den 3 Schalterstellungen (0-1-2): 1 = aus, 2 auf Ausgang 1 einen kurzen Doppelblitz und
auf Ausgang 2 einen Einfachblitz, bei Schalterstellung 2 zusätzlich ein Dauerlicht, zB Landescheinwerfer.

Für die 10W LEDs wird zwar eine Kühlung empfohlen, die ist bei Blitzern aber gar nicht notwendig. Wird nicht mal zu warm, von "heiß" weit weg.
Also muss ich für den Einbauplatz der Blitzer keine Kühlbleche einplanen. Vorgesehen sind die Flächenenden und unten Blitzer. Scheinwerfer
brauche ich nicht. Evtl. mal irgendwann in einem anderen Modell.

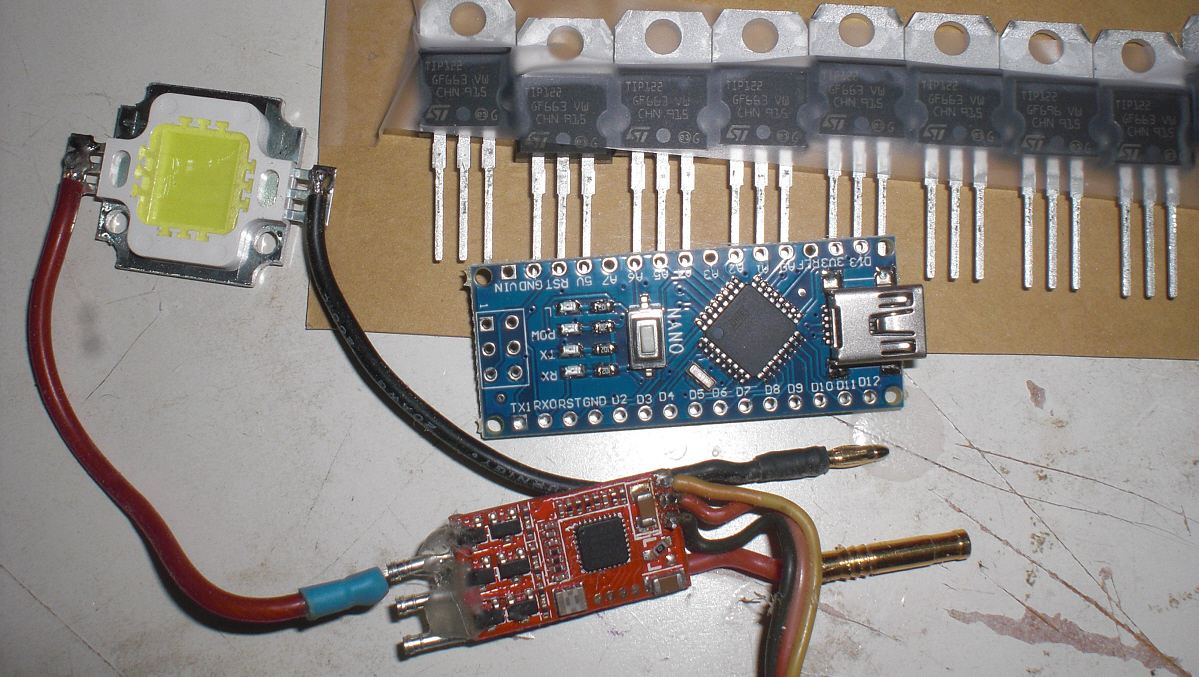

Und hier mal der Unterschied der Baugrößen. Insgesamt ein dickes Lob an Johannes (Frickler) für die Idee.
10w LED, 6A-Steller, Arduino Nano, TIP122 Transistoren:



CU Eddy
Die meisten Menschen wollen lieber durch Lob ruiniert, statt durch Kritik gerettet werden.

Wer meint, etwas zu sein, hat aufgehört, etwas zu werden.

Hilmar

RCLine User

Wohnort: NRW-48149 Münster

Beruf: Designmodellbauer / Fachredakteur Bauplanmodelle bei FlugModell

  • Nachricht senden

18

Samstag, 28. November 2020, 19:58

Was es nicht alles gibt...



Und HA, Du hast auch bei Deinem Servotester die LEDs abgeklebt!! :applause:
Wer wohl auf die Idee mit diesen superhellen blauen Dingern gekommen war... ==[]


Herzlichst
HIlmar.
Bauplanbibliothek online: www.lange-flugzeit.de
Flugvideos, Bautipps und mehr: Youtube-Kanal
